Moba to jsou systémy budoucnosti v oblasti řízení pracovních strojů

DRILLING SYSTEM MDS-2000

KOMPLETNÍ SYSTÉM PRO AUTOMATIZACI VRTACÍCH STROJŮ

VYŠŠÍ VÝKON A EFEKTIVITA

VRTACÍ SYSTÉM MOBA MDS-2000:

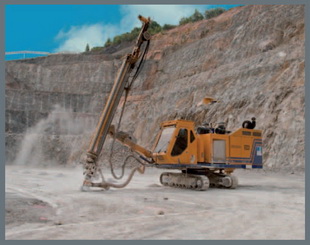

Protože je navržen pro použití v obtížném terénu lomů a speciálního stavebnictví (nezařazené silnice, ochrana svahů, povrchové odstřely) redukuje vrtací systém MOBA MDS-2000 mechanické opotřebení (například vrtáků). Umožňuje účinné plánování zdrojů, přesné dokončení a včasné účtování projektů. Modulární koncepce systému umožňuje odezvy na jednotlivé požadavky zákazníků. Telemetrický přenost dat pomocí GSM modulu umožní bezdrátový přenost dat vrtů a parametrů motoru nejen do počítače v kanceláři, ale také do mobilního zařízení. Takže řízení a monitorování stavu vrtacího stroje je rovněž tímto způsobem možné. Přímé spojení k systému lze použít k dálkově ovládanému vypnutí motoru, a tak předcházet krádežím.

Human Machine Interface (HMI) – rozhranní člověk-stroj

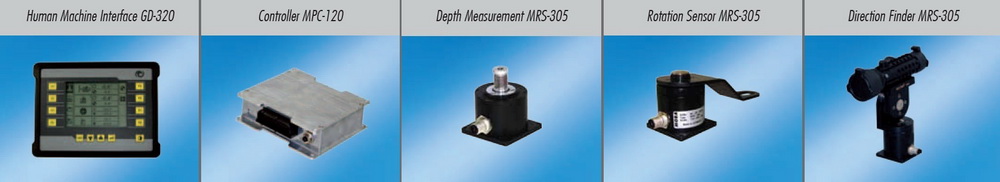

HMI GD-320 je vybaven nejmodernější technologií v digitálně pracujících panelech pro mobilní aplikace. Monochromatický displej ¼ VGA poskytuje operátorovi veškeré informace velmi přehledným způsobem. Strukturální navigace menu zaručuje vysokou funkčnost a flexibilitu. HMI je navržen pro mobilní použití v drsných podmínkách (IP65). Přes GSM modul se mohou data vrtu přenášet a ukládat na serveru. Nebo je možno data ukládat do USB flash disku přes MOBA USB-100.

Kontrolér

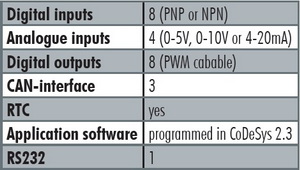

Kontrolér mobilních procesů MOBA MPC-120 je naprogramován pomocí CoDeSys a obsahuje:

• » Rozšíření vstup/výstupů pomocí externí I/O krabice
• » Aplikační software dle specifikace zákazníka programovatelný na externím kontroléru

Human Machine Interface (HMI) – rozhranní člověk-stroj

HMI GD-320 je vybaven nejmodernější technologií v digitálně pracujících panelech pro mobilní aplikace. Monochromatický displej ¼ VGA poskytuje operátorovi veškeré informace velmi přehledným způsobem. Strukturální navigace menu zaručuje vysokou funkčnost a flexibilitu. HMI je navržen pro mobilní použití v drsných podmínkách (IP65). Přes GSM modul se mohou data vrtu přenášet a ukládat na serveru. Nebo je možno data ukládat do USB flash disku přes MOBA USB-100.

Sensory

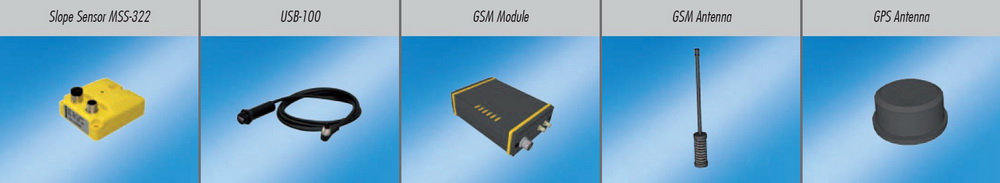

MDS-2000 je vybaven dvouosým sensorem sklonu (MS-322) s měřicím rozsahem ± 60° a se třemi rotačními sensory (bezkontaktními rotačními sensory, PWM a analogový signál). Extrémně plochá konstrukce MS-322 a šrouby připevněné rotační sensory velmi usnadňují instalaci sensorů na stroj. Vyzkoušená těsnicí technologie zvyšuje jejich spolehlivost. Tyto sensory sbírají všechna data vrtů, jako je délka vrtané díry, úhel vrtu, čas vrtání, trvání projektu, jakož i data ovládání motoru.

Pokud nejsou data k dispozici?

Jednoduché digitální modely terénu se dají vytvořit přímo na staveništi, aniž by byly k dispozici data návrhu. Funkce referenční linie:

• 1. Počáteční a koncový bod středové linie se definují z obrázku nebo ze seznamu. Body je rovněž možno zaměřit na staveništi.
• 2. Definování profilu řezu.
• 3. Následně se vytvoří digitální model terénu z referenční linie.

Proč používat technologii MOBA.

Pracujeme se systémem MOBA, protože máme možnost ho po modulech rozšiřovat, protože je odolný při práci v těžkých podmínkách, a protože od týmu MOBA dostáváme dobrou podporu. Po 25 letech zkušeností s různými systémy od různých výrobců si myslím, že MOBA MDS-200 je systém s budoucností.

Jo Schmidt, technický ředitel, FURUKAWA ROCKDRILL EUROPE B.V,

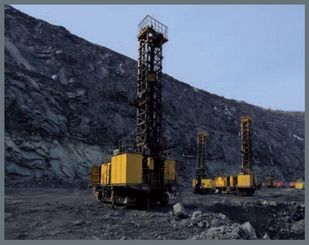

Používáme zařízení MOBA, protože tato firma nabízí kompletní systém, na míru přizpůsobený našim potřebám, který už prokázal svou odolnost na Sibiři, která je naší hlavní oblastí aplikací.

Promovaný inženýr Werner Rust, Vedoucí elektrotechniky, TM Bohrtechnik GmbH
